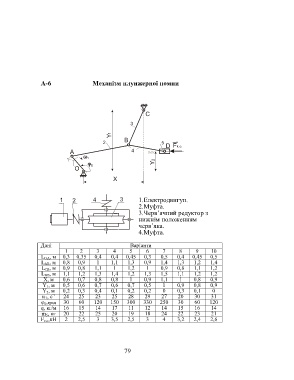

А-6 Механізм плунжерної помпи

C
3

Y1
2 B 5
D Fk.o.
A 4
1 1 Y2
0
O
X

1 4 3 1.Електродвигун.
2.Муфта.
3.Черв’ячний редуктор з
нижнім положенням
черв’яка.
4.Муфта.

Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,3 0,35 0,4 0,4 0,45 0,3 0,5 0,4 0,45 0,5
L AB, м 0,8 0,9 1 1,1 1,3 0,9 1,4 1,3 1,2 1,4
L CB, м 0,9 0,8 1,1 1 1,2 1 0,9 0,8 1,1 1,2
L BD, м 1,1 1,2 1,3 1,4 1,2 1,3 1,5 1,1 1,2 1,2
X, м 0,6 0,7 0,8 0,8 1 0,9 1,1 1 0,8 0,9
Y 1, м 0,5 0,6 0,7 0,6 0,7 0,5 1 0,9 0,8 0,9
Y 2, м 0,2 0,3 0,4 0,1 0,2 0,2 0 0,3 0,1 0
ω 1, c -1 24 25 23 25 28 29 27 20 30 31
φ 0,град 30 60 120 150 300 330 250 30 60 120
q, кг/м 16 15 14 17 11 12 14 15 16 14
m 5, кг 20 22 25 20 19 18 24 22 23 21
F к.о,кН 2 2,5 3 3,5 2,5 3 4 3,2 2,4 2,6

79
