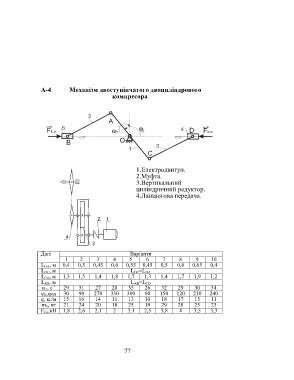

А-4 Механізм двоступінчатого двоциліндрового
компресора

2
A
5 4
Fk.o. 1 0 D Fk.o.
B O
1 3
C

1.Електродвигун.
2.Муфта.
3.Вертикальний
циліндричний редуктор.
4.Ланцюгова передача.

1

4
3

Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,4 0,5 0,45 0,6 0,55 0,45 0,5 0,6 0,65 0,4
L OC, м L OC=L OA
L CD, м 1,3 1,5 1,4 1,8 1,7 1,3 1,4 1,7 1,9 1,2
L AB, м L AB=L CD
ω 1, c -1 29 31 27 28 35 26 32 29 30 34
φ 0,град 30 90 270 330 300 60 150 120 210 240
q, кг/м 15 16 14 11 13 10 18 17 15 11
m 5, кг 21 24 20 18 25 19 29 28 25 23
F к.о,кН 1,8 2,6 2,1 2 3,1 2,5 3,8 4 3,5 3,3

77
