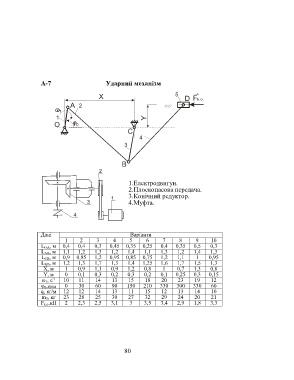

А-7 Ударний механізм

X 5
D Fk.o.
A 2
1
1 Y
O 0
C
4
3

B

1.Електродвигун.
2.Плоскопасова передача.
3.Конічний редуктор.
1
3 4.Муфта.

4

Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,4 0,4 0,3 0,45 0,35 0,25 0,4 0,35 0,5 0,3
L AB, м 1,1 1,2 1,3 1,2 1,4 1,1 1,3 1,2 1,4 1,3
L CB, м 0,9 0,85 1,2 0,95 0,85 0,75 1,2 1,1 1 0,95
L BD, м 1,2 1,3 1,7 1,3 1,4 1,25 1,6 1,7 1,5 1,3
X, м 1 0,9 1,1 0,9 1,2 0,8 1 0,7 1,3 0,8
Y, м 0 0,1 0,3 0,2 0,3 0,2 0,1 0,25 0,3 0,15
ω 1, c -1 10 11 14 13 15 18 20 23 19 12
φ 0,град 0 30 60 90 150 210 330 300 330 60
q, кг/м 12 12 14 13 11 15 12 13 14 10
m 5, кг 23 28 25 30 27 32 29 24 20 21
F к.о,кН 2 2,3 2,5 3,1 3 3,5 3,4 2,9 1,8 3,3
