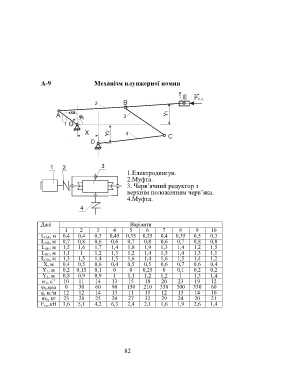

А-9 Механізм плунжерної помпи

5
E Fk.o.
2 B
A 1 3 Y 1
0
1 O
X Y 2 4 C
D

1 3
1.Електродвигун.
2.Муфта.
3. Черв’ячний редуктор з
верхнім положенням черв’яка.
4.Муфта.

4

Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,4 0,4 0,3 0,45 0,35 0,25 0,4 0,35 0,5 0,3
L AB, м 0,7 0,8 0,6 0,6 0,7 0,8 0,6 0,7 0,8 0,8
L AE, м 1,5 1,6 1,7 1,4 1,8 1,9 1,3 1,4 1,2 1,5
L BC, м 1,1 1 1,2 1,3 1,2 1,4 1,5 1,4 1,3 1,1
L CD, м 1,3 1,5 1,4 1,5 1,6 1,4 1,6 1,5 1,4 1,2
X, м 0,4 0,5 0,6 0,4 0,5 0,5 0,6 0,7 0,6 0,4
Y 1, м 0,2 0,15 0,1 0 0 0,25 0 0,1 0,2 0,2
Y 2, м 0,8 0,9 0,9 1 1,1 1,2 1,2 1 1,3 1,4
ω 1, c -1 10 11 14 13 15 18 20 23 19 12
φ 0,град 0 30 60 90 150 210 330 300 330 60
q, кг/м 12 12 14 13 11 15 12 13 14 10
m 5, кг 23 28 25 20 27 32 29 24 20 21
F к.о,кН 3,6 5,1 4,2 6,3 2,4 2,1 1,6 1,9 2,6 1,4
