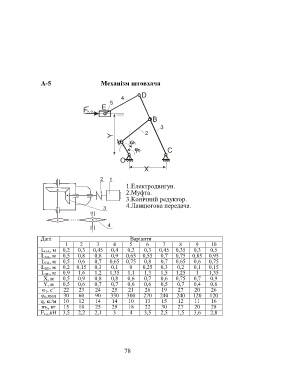

А-5 Механізм штовхача

D
4
5
E
Fk.o.
B
3
Y 2
1 A 1
0 C

O

X
1
1.Електродвигун.
2.Муфта.
3.Конічний редуктор.
4.Ланцюгова передача.
3

4

Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,2 0,3 0,45 0,4 0,2 0,3 0,45 0,35 0,3 0,5
L AB, м 0,5 0,8 0,8 0,9 0,65 0,55 0,7 0,75 0,85 0,95
L CB, м 0,5 0,6 0,7 0,65 0,75 0,8 0,7 0,65 0,6 0,75
L BD, м 0,2 0,15 0,3 0,1 0 0,25 0,3 0,2 0,1 0,15
L DE, м 0,9 1,6 1,2 1,35 1,1 1,3 1,5 1,25 1 1,35
X, м 0,5 0,9 0,8 0,8 0,6 0,7 0,6 0,75 0,7 0,9
Y, м 0,5 0,6 0,7 0,7 0,6 0,6 0,5 0,7 0,4 0,6
ω 1, c -1 22 23 24 25 21 26 19 27 20 26
φ 0,град 30 60 90 330 300 270 240 240 120 120
q, кг/м 10 12 14 14 10 13 15 12 11 16
m 5, кг 15 18 25 29 18 22 30 27 20 28
F к.о,кН 3,5 2,2 2,1 3 4 3,5 2,5 1,5 3,6 2,8
