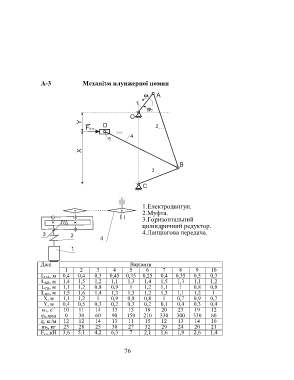

А-3 Механізм плунжерної помпи

A
1
1
0
O
Y D
Fk.o. 2
4
5
X

B
3

C

1.Електродвигун.
2.Муфта.
3.Горизонтальний
циліндричний редуктор.
3 4.Ланцюгова передача.
4

1

Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,4 0,4 0,3 0,45 0,35 0,25 0,4 0,35 0,5 0,3
L AB, м 1,4 1,5 1,2 1,1 1,3 1,4 1,5 1,3 1,1 1,2
L CB, м 1,1 1,2 0,8 0,9 1 1,2 1,1 1 0,8 0,9
L BD, м 1,5 1,6 1,4 1,3 1,3 1,2 1,3 1,1 1,2 1
X, м 1,1 1,2 1 0,9 0,8 0,8 1 0,7 0,9 0,7
Y, м 0,4 0,5 0,3 0,2 0,3 0,2 0,1 0,4 0,3 0,4
ω 1, c -1 10 11 14 13 15 18 20 23 19 12
φ 0,град 0 30 60 90 150 210 330 300 330 60
q, кг/м 12 12 14 13 11 15 12 13 14 10
m 5, кг 23 28 25 30 27 32 29 24 20 21
F к.о,кН 3,6 5,1 4,2 6,3 7 2,1 1,6 1,9 2,6 1,4
