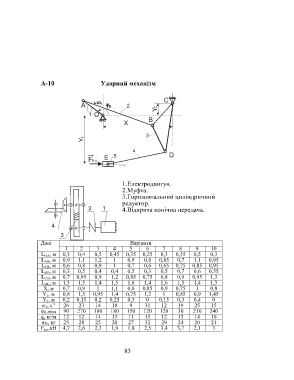

А-10 Ударний механізм

C
A 1 2
Y 2
1 O
B
X

3
Y 1
4
E 5 D
Fk.o.

1.Електродвигун.
2.Муфта.
3.Горизонтальний циліндричний
редуктор.
1 4.Відкрита конічна передача.

4

3
Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,3 0,4 0,5 0,45 0,35 0,25 0,3 0,35 0,5 0,3
L AB, м 0,9 1,1 1,2 1 0,9 0,8 0,85 0,7 1,1 0,95
L CB, м 0,6 0,8 0,9 1 0,7 0,6 0,65 0,75 0,85 0,95
L BD, м 0,3 0,5 0,4 0,4 0,5 0,3 0,5 0,7 0,6 0,55
L CD, м 0,7 0,95 0,9 1,2 0,85 0,75 0,8 0,9 0,95 1,3
L DE, м 1,3 1,5 1,4 1,5 1,6 1,4 1,6 1,5 1,4 1,3
X, м 0,7 0,9 1 1,1 0,8 0,85 0,9 0,75 1 0,8
Y 1, м 0,8 1,3 0,95 1,4 0,75 1,2 1 0,85 0,9 1,45
Y 2, м 0,2 0,15 0,2 0,25 0,3 0 0,15 0,3 0,4 0
ω 1, c -1 26 23 14 10 9 31 12 19 25 15
φ 0,град 90 270 180 180 150 120 120 30 210 240
q, кг/м 12 12 14 13 11 15 12 13 14 10
m 5, кг 23 28 25 20 27 32 29 24 20 21
F к.о,кН 4,7 2,6 2,3 1,9 1,8 2,5 3,4 3,7 2,1 3
