Додаток А

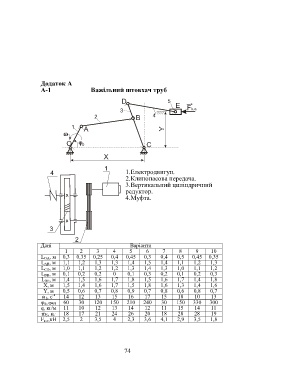

А-1 Важільний штовхач труб

D 5
E
3 Fk.o.
2 B 4
1
A Y
1
O 0 C

X

1
4 1.Електродвигун.
2.Клинопасова передача.
3.Вертикальний циліндричний
редуктор.
4.Муфта.

3

Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,3 0,35 0,25 0,4 0,45 0,3 0,4 0,5 0,45 0,35
L AB, м 1,1 1,2 1,3 1,3 1,4 1,5 1,4 1,1 1,2 1,3
L CD, м 1,0 1,1 1,2 1,2 1,3 1,4 1,3 1,0 1,1 1,2
L DB, м 0,1 0,2 0,2 0 0,1 0,3 0,2 0,1 0,2 0,3
L DE, м 1,4 1,5 1,6 1,7 1,8 1,5 1,6 1,7 1,4 1,8
X, м 1,5 1,4 1,6 1,7 1,5 1,8 1,6 1,3 1,4 1,6
Y, м 0,5 0,6 0,7 0,8 0,9 0,7 0,8 0,6 0,8 0,7
ω 1, c -1 14 12 13 15 16 17 15 18 10 13
φ 0,град 60 30 120 150 210 240 30 150 330 300
q, кг/м 11 10 12 13 14 12 11 15 14 11
m 5, кг 18 17 21 24 26 20 18 28 28 19
F к.о,кН 2,5 2 3,5 4 2,3 3,6 4,1 2,9 3,5 1,8
