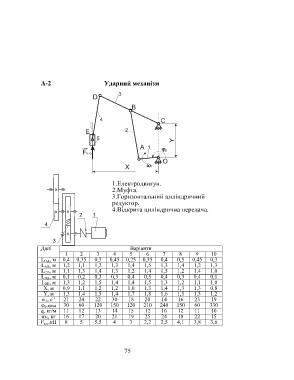

А-2 Ударний механізм

3
D
B

4 C
E 2
5 Y
A 1
0
Fk.o.
O
X 1

1.Електродвигун.
2.Муфта.
3.Горизонтальний циліндричний
редуктор.
4.Відкрита циліндрична передача.
1
4

3
Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,4 0,35 0,3 0,45 0,25 0,35 0,4 0,5 0,45 0,3
L AB, м 1,2 1,1 1,2 1,3 1,4 1,5 1,3 1,4 1,2 1,3
L CD, м 1,1 1,3 1,4 1,3 1,2 1,4 1,5 1,2 1,4 1,0
L DB, м 0,1 0,2 0,3 0,3 0,4 0,5 0,4 0,3 0,4 0,1
L DE, м 1,3 1,2 1,5 1,4 1,4 1,5 1,3 1,2 1,1 1,0
X, м 0,9 1,1 1,2 1,2 1,0 1,3 1,4 1,3 1,3 0,8
Y, м 1,3 1,4 1,5 1,4 1,7 1,8 1,6 1,5 1,3 1,2
ω 1, c -1 21 24 22 30 18 20 14 16 23 19
φ 0,град 30 60 120 150 120 210 240 150 60 330
q, кг/м 11 12 13 14 15 12 16 12 11 10
m 5, кг 16 17 20 21 19 25 24 18 22 15
F к.о,кН 8 5 5,5 4 3 2,2 2,5 4,1 3,8 3,6
