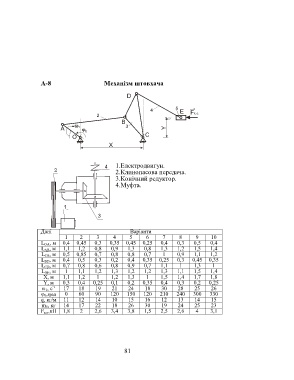

А-8 Механізм штовхача

D

4 5 E
2 Fk.o.
B
A 1 3 Y
0
1 O C
X

4 1.Електродвигун.
2.Клинопасова передача.
3.Конічний редуктор.
4.Муфта.

1

3

Дані Варіанти
1 2 3 4 5 6 7 8 9 10
L OA, м 0,4 0,45 0,3 0,35 0,45 0,25 0,4 0,3 0,5 0,4
L AB, м 1,1 1,2 0,8 0,9 1,3 0,8 1,3 1,2 1,5 1,4
L CB, м 0,5 0,85 0,7 0,8 0,8 0,7 1 0,9 1,1 1,2
L BD, м 0,4 0,5 0,3 0,2 0,4 0,35 0,25 0,3 0,45 0,35
L CD, м 0,7 0,8 0,6 0,8 0,9 0,7 1,1 1 1,3 1
L DE, м 1 1,1 1,2 1,3 1,2 1,2 1,3 1,1 1,5 1,4
X, м 1,1 1,2 1 1,2 1,3 1 1,5 1,4 1,7 1,8
Y, м 0,3 0,4 0,25 0,1 0,2 0,35 0,4 0,3 0,2 0,25
ω 1, c -1 17 18 19 21 24 18 30 28 25 26
φ 0,град 0 60 90 120 150 120 210 240 300 330
q, кг/м 11 12 14 10 15 16 12 13 14 15
m 5, кг 14 17 22 18 26 30 19 24 25 23
F к.о,кН 1,8 2 2,6 3,4 3,8 1,5 2,5 2,6 4 3,1

81
