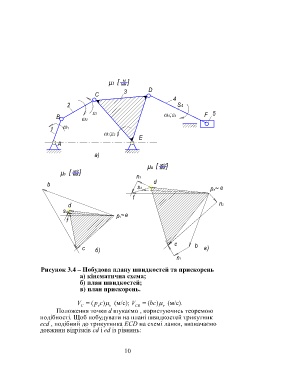

Рисунок 3.4 – Побудова плану швидкостей та прискорень
а) кінематична схема;
б) план швидкостей;
в) план прискорень.

V  p ( c ) (м/с); V  ( bc ) (м/с).
C v v CB v
Положення точки d шукаємо , користуючись теоремою
подібності. Щоб побудувати на плані швидкостей трикутник
ecd , подібний до трикутника ECD на схемі ланки, визначаємо
довжини відрізків cd і ed із рівнянь:
