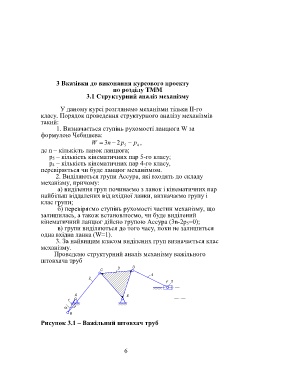

3 Вказівки до виконання курсового проекту
                                                      по розділу ТММ
                                             3.1 Структурний аналіз механізму

                                    У даному курсі розглянемо механізми тільки II-го
                            класу. Порядок проведення структурного аналізу механізмів
                            такий:
                                  1. Визначається ступінь рухомості ланцюга W за
                            формулою Чебишева:
                                                       W   3n   2p   p ,
                                                          5    4
                            де n – кількість ланок ланцюга;
                                 p 5 – кількість кінематичних пар 5-го класу;
                                 p 4 – кількість кінематичних пар 4-го класу,
                            перевіряється чи буде ланцюг механізмом.
                                     2. Виділяються групи Ассура, які входять до складу
                            механізму, причому:
                                      а) виділення груп починаємо з ланок і кінематичних пар
                            найбільш віддалених від вхідної ланки, визначаємо групу і
                            клас групи;
                                      б) перевіряємо ступінь рухомості частин механізму, що
                            залишилась, а також встановлюємо, чи буде виділений
                            кінематичний ланцюг дійсно групою Ассура (3n-2p 5=0);
                                      в) групи виділяються до того часу, поки не залишиться
                            одна вхідна ланка (W=1).
                                     3. За найвищим класом виділених груп визначається клас
                            механізму.
                                    Проведемо структурний аналіз механізму важільного
                            штовхача труб
                                                        3      D
                                                  C
                                                                    4
                                              2
                                                                          F     5
                                         A                 E
                                      1
                                     
                                     1
                                       B

                            Рисунок 3.1 – Важільний штовхач труб
