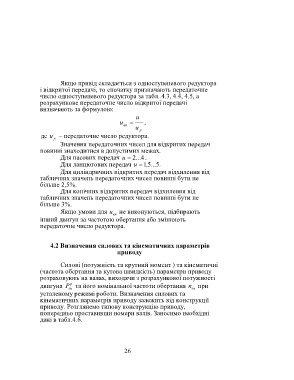

Якщо привід складається з одноступеневого редуктора
і відкритої передачі, то спочатку призначають передаточне
число одноступеневого редуктора за табл..4.3, 4.4, 4.5, а
розрахункове передаточне число відкритої передачі
визначають за формулою:
и
и  ,
вп
и
р
де и – передаточне число редуктора.
р
Значення передаточних чисел для відкритих передач
повинні знаходитися в допустимих межах.
Для пасових передач u 2 ... 4.
Для ланцюгових передач u 5 , 1 ... . 5
Для циліндричних відкритих передач відхилення від
табличних значень передаточних чисел повинні бути не
більше 2,5%.
Для конічних відкритих передач відхилення від
табличних значень передаточних чисел повинні бути не
більше 3%.
Якщо умови для u не виконуються, підбирають
вп
інший двигун за частотою обертання або змінюють
передаточне число редуктора.

4.2 Визначення силових та кінематичних параметрів
приводу

Силові (потужність та крутний момент ) та кінематичні
(частота обертання та кутова швидкість) параметри приводу
розраховують на валах, виходячи з розрахункової потужності
р
двигуна P та його номінальної частоти обертання n при
дв дв
усталеному режимі роботи. Визначення силових та
кінематичних параметрів приводу залежить від конструкції
приводу. Розглянемо типову конструкцію приводу,
попередньо проставивши номери валів. Заносимо необхідні
дані в табл.4.6.
