Page 29 - 394-_
P. 29

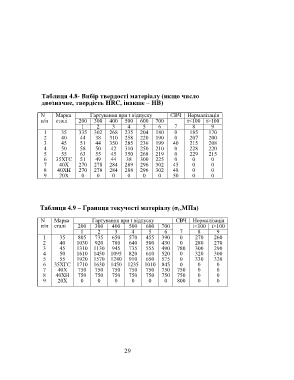

Таблиця 4.8- Вибір твердості матеріалу (якщо число
двозначне, твердість HRC, інакше – НВ)
N Марка Гартування при t відпуску СВЧ Нормалізація
п/п сталі 200 300 400 500 600 700 t<100 t>100
1 2 3 4 5 6 7 8 9
1 35 335 302 268 235 204 180 0 185 170
2 40 44 38 310 258 220 190 0 207 200
3 45 51 44 350 285 236 199 40 215 208
4 50 58 50 42 310 250 210 0 228 220
5 55 63 55 45 350 268 219 0 229 215
6 35ХГС 51 49 44 38 300 225 0 0 0
7 40Х 270 278 284 289 296 302 45 0 0
8 40ХН 270 278 284 288 296 302 48 0 0
9 20Х 0 0 0 0 0 0 50 0 0
Таблиця 4.9 – Границя текучості матеріалу (σ т,МПа)
N Марка Гартування при t відпуску СВЧ Нормалізація
п/п сталі 200 300 400 500 600 700 t<100 t>100
1 2 3 4 5 6 7 8 9
1 35 805 735 650 570 455 390 0 270 260
2 40 1030 920 780 640 500 430 0 280 270
3 45 1310 1130 945 735 555 490 780 300 290
4 50 1610 1450 1095 820 610 520 0 320 300
5 55 1920 1570 1240 910 650 575 0 330 320
6 35ХГС 1710 1630 1450 1235 1010 845 0 0 0
7 40Х 750 750 750 750 750 750 750 0 0
8 40ХН 750 750 750 750 750 750 750 0 0
9 20Х 0 0 0 0 0 0 800 0 0
29
