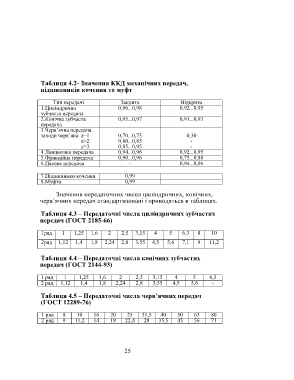

Таблиця 4.2- Значення ККД механічних передач,
підшипників кочення та муфт

Тип передачі Закрита Відкрита
1.Циліндрична 0,96...0,98 0,92...0,95
зубчаста передача
2.Конічна зубчаста 0,95...0,97 0,91...0,93
передача
3.Черв’ячна передача
заходи черв’яка z=1 0,70...0,75 0,30
z=2 0,80...0,85 -
z=3 0,85...0,95 -
4.Ланцюгова передача 0,94...0,96 0,92...0,95
5.Фрикційна передача 0,90...0,96 0,75...0,88
6.Пасова передача - 0,94...0,96

7.Підшипники кочення 0,99
8.Муфта 0,99

Значення передаточних чисел циліндричних, конічних,
черв’ячних передач стандартизовані і приводяться в таблицях.

Таблиця 4.3 – Передаточні числа циліндричних зубчастих
передач (ГОСТ 2185-66)

1ряд 1 1,25 1,6 2 2,5 3,15 4 5 6,3 8 10
2ряд 1,12 1,4 1,8 2,24 2,8 3,55 4,5 5,6 7,1 9 11,2

Таблиця 4.4 – Передаточні числа конічних зубчастих
передач (ГОСТ 2144-93)

1 ряд 1 1,25 1,6 2 2,5 3,15 4 5 6,3
2 ряд 1,12 1,4 1,8 2,24 2,8 3,55 4,5 5,6 -

Таблиця 4.5 – Передаточні числа черв’ячних передач
(ГОСТ 12289-76)

1 ряд 8 10 16 20 25 31,5 40 50 63 80
2 ряд 9 11,2 14 18 22,4 28 35,5 45 56 71

25
