Y R=1,2 – при нормалізації, поліпшенні та гартуванню СВЧ;
                            Y N – коефіцієнт довговічності
                                                         m
                                                    Y F =  N   /  N  ,
                                                            FO    FE
                            де m = 6 для коліс з твердістю Н<350НВ та m=9 – з твердістю
                            Н>350НВ;
                            N FE –еквівалентне число циклів зміни напружень згину
                            (N FE=N HE).
                                  Якщо N FO<N FE, то Y N=1.


                                    4.4 Порядок розрахунку циліндричних зубчастих
                                                          передач

                                                  a W
                                     d 1
                                                                       d 2
                                         
                              ha   hf


                              b1                                                            b2


                                                                            f2 d
                                         df1
                                      da1                        da2

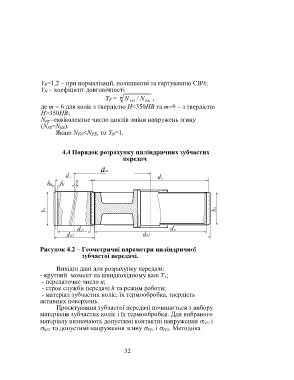

                            Рисунок 4.2 – Геометричні параметри циліндричної
                                           зубчастої передачі.

                                  Вихідні дані для розрахунку передачі:
                            - крутний  момент на швидкохідному валі Т 1;
                             - передаточне число u;
                             - строк служби передачі h та режим роботи;
                             - матеріал зубчастих коліс, їх термообробка, твердість
                            активних поверхонь.
                                  Проектування зубчастої передачі починається з вибору
                            матеріалів зубчастих коліс і їх термообробки. Для вибраного
                            матеріалу визначають допустимі контактні напруження  HP1 і
                             HP2 та допустимі напруження згину  FP1 і  FP2. Методика




                                                          32
