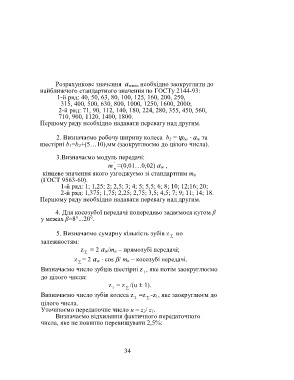

Розрахункове значення а wmin необхідно заокруглити до
найближчого стандартного значення по ГОСТу 2144-93:
1-й ряд: 40, 50, 63, 80, 100, 125, 160, 200, 250,
315, 400, 500, 630, 800, 1000, 1250, 1600, 2000;
2-й ряд: 71, 90, 112, 140, 180, 224, 280, 355, 450, 560,
710, 900, 1120, 1400, 1800.
Першому ряду необхідно надавати перевагу над другим.

2. Визначаємо робочу ширину колеса b 2 = ψ ba  а w та
шестірні b 1=b 2+(5…10),мм (заокруглюємо до цілого числа).

3.Визначаємо модуль передачі:
'
m =(0,01…0,02) а w ,
n
кінцеве значення якого узгоджуємо зі стандартним m n
(ГОСТ 9563-60).
1-й ряд: 1; 1,25; 2; 2,5; 3; 4; 5; 5,5; 6; 8; 10; 12;16; 20;
2-й ряд: 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 7; 9; 11; 14; 18.
Першому ряду необхідно надавати перевагу над другим.

4. Для косозубої передачі попередньо задаємося кутом β
у межах β=8°...20°.

5. Визначаємо сумарну кількість зубів z по

залежностям:
z = 2 а w/m n – прямозубі передачі;

z = 2 а w  cos / m n – косозубі передачі.

Визначаємо число зубців шестірні z , яке потім заокруглюємо
1
до цілого числа:
z = z /(u  1).
1 
Визначаємо число зубів колеса z =z -z 1, яке заокруглюєм до
2 
цілого числа.
Уточнюємо передаточне число u = z 2/ z 1.
Визначаємо відхилення фактичного передаточного
числа, яке не повинно перевищувати 2,5%:
