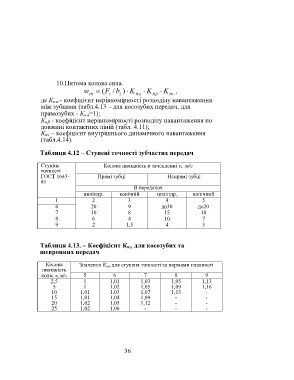

10.Питома колова сила.
w  ( F b )/ K  K  K ,
Ht t 2 H  H  H 
де К н - коефіцієнт нерівномірності розподілу навантаження
між зубцями (табл.4.13 – для косозубих передач, для
прямозубих - К н=1);
К н - коефіцієнт нерівномірності розподілу навантаження по
довжині контактних ліній (табл. 4.11);
К нv – коефіцієнт внутрішнього динамічного навантаження
(табл.4.14).

Таблиця 4.12 – Ступені точності зубчастих передач

Ступінь Колова швидкість в зачепленні v, м/с
точності
ГОСТ 1643- Прямі зубці Непрямі зубці
81
В передачах
циліндр. конічній циліндр. конічний
1 2 3 4 5
6 20 9 до30 до20
7 10 8 15 10
8 6 4 10 7
9 2 1,5 4 3

Таблиця 4.13. – Коефіцієнт К н для косозубих та
шевронних передач

Колова Значення К н для ступеня точності за нормами плавності
швидкість
коліс v, м/с 5 6 7 8 9
2,5 1 1,01 1,03 1,05 1,13
5 1 1,02 1,05 1,09 1,16
10 1,01 1,03 1,07 1,13 -
15 1,01 1,04 1,09 - -
20 1,02 1,05 1,12 - -
25 1,02 1,06 - - -
