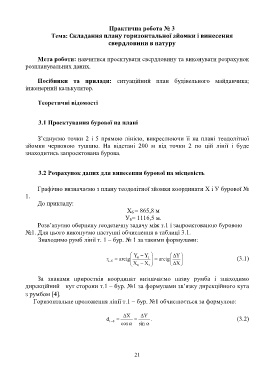

Практична робота № 3
Тема: Складання плану горизонтальної зйомки і винесення
свердловини в натуру

Мета роботи: навчитися проектувати свердловину та виконувати розрахунок
розпланувальних даних.

Посібники та прилади: ситуаційний план будівельного майданчика;
інженерний калькулятор.

Теоретичні відомості

3.1 Проектування бурової на плані

З’єднуємо точки 2 і 5 прямою лінією, викреслюючи її на плані теодолітної
зйомки червоною тушшю. На відстані 200 м від точки 2 по цій лінії і буде
знаходитись запроектована бурова.

3.2 Розрахунок даних для винесення бурової на місцевість

Графічно визначаємо з плану теодолітної зйомки координати Х і У бурової №
1.
До прикладу:
Х б = 865,8 м
У б= 1116,5 м.
Розв’язуємо обернену геодезичну задачу між т.1 і запроектованою буровою
№1. Для цього виконуємо наступні обчислення в таблиці 3.1.
Знаходимо румб лінії т. 1 – бур. № 1 за такими формулами:

 Y  Y   Y 
r  arctg  б 1   arctg   (3.1)
1 б  
 X б  X 1   X 

За знаками приростків координат визначаємо назву румба і знаходимо

дирекційний кут сторони т.1 – бур. №1 за формулами зв’язку дирекційного кута
з румбом [4].
Горизонтальне проложення лінії т.1 – бур. №1 обчислюється за формулою:

 X  Y
d   . (3.2)
1 б
cos sin 
