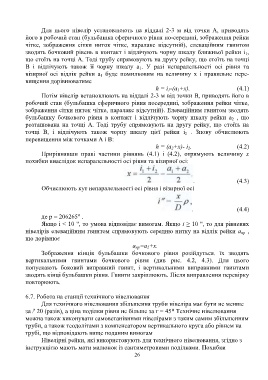

Для цього нівелір установлюють на віддалі 2-3 м від точки А, приводять
його в робочий стан (бульбашка сферичного рівня по-середині, зображення рейки
чітке, зображення сітки ниток чітке, паралакс відсутній), елеваційним гвинтом
зводять бочковий рівень в контакт і відлічують чорну шкалу ближньої рейки i 1,
що стоїть на точці А. Тоді трубу спрямовують на другу рейку, що стоїть на точці
В і відлічують також її чорну шкалу a 1. У разі непаралельності осі рівня та
візирної осі відлік рейки a 1 буде помилковим на величину х і правильне пере-
вищення дорівнюватиме
h = i 1-(a 1+x). (4.1)
Потім нівелір встановлюють на віддалі 2-3 м від точки В, приводять його в
робочий стан (бульбашка сферичного рівня посередині, зображення рейки чітке,
зображення сітки ниток чітке, паралакс відсутній). Елеваційним гвинтом зводять
бульбашку бочкового рівня в контакт і відлічують чорну шкалу рейки а 2 , що
розташована на точці А. Тоді трубу спрямовують на другу рейку, що стоїть на
точці В, і відлічують також чорну шкалу цієї рейки і 2 . Знову обчислюють
перевищення між точками А і В:
h = (a 2+x)- i 2. (4.2)
Прирівнявши праві частини рівнянь (4.1) і (4.2), отримують величину x
похибки внаслідок непаралельності осі рівня та візирної осі:

. (4.3)
Обчислюють кут непаралельності осі рівня і візирної осі

. (4.4)
де р = 206265" .
Якщо і < 10 ", то умова відповідає вимогам. Якщо i ≥ 10 ", то для рівневих
нівелірів елеваційним гвинтом спрямовують середню нитку на відлік рейки а пр ,
що дорівнює
a пр=a 2+х.
Зображення кінців бульбашки бочкового рівня розійдуться. їх зводять
вертикальними гвинтами бочкового рівня (див рис. 4.2, 4.3). Для цього

попускають боковий виправний гвинт, і вертикальними виправними гвинтами
зводять кінці бульбашки рівня. Гвинти закріплюють. Після виправлення перевірку
повторюють.

6.7. Робота на станції технічного нівелювання
Для технічного нівелювання збільшення труби нівеліра має бути не менше
за /' 20 (разів), а ціна поділки рівня не більше за г = 45* Технічне нівелювання
можна також виконувати самовстанівннми нівелірами з таким самим збільшенням
труби, а також теодолітами з компенсатором вертикального круга або рівнем на
трубі, що відповідають вище поданим вимогам
Нівелірні рейки, які використовують для технічного нівелювання, згідно з
інструкцією мають мати малюнок із сантиметровими поділками. Похибки
