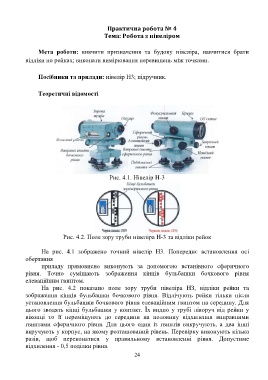

Практична робота № 4
Тема: Робота з нівеліром

Мета роботи: вивчити призначення та будову нівеліра, навчитися брати
відліки по рейках; виконати вимірювання перевищень між точками.

Посібники та прилади: нівелір Н3; підручник.

Теоретичні відомості

Рис. 4.1. Нівелір Н-3

Рис. 4.2. Поле зору труби нівеліра Н-3 та відліки рейок

На рис. 4.1 зображено точний нівелір Н3. Попереднє встановлення осі
обертання
приладу прямовисно виконують за допомогою встанівного сферичного
рівня. Точно суміщають зображення кінців бульбашки бочкового рівня
елеваційним гвинтом.
На рис. 4.2 показано поле зору труби нівеліра НЗ, відліки рейки та
зображення кінців бульбашки бочкового рівня. Відлічують рейки тільки після
установлення бульбашки бочкового рівня елеваційним гвинтом на середину. Для
цього зводять кінці бульбашки у контакт. Їх видно у трубі ліворуч від рейки у
віконці то її переміщують до середини на половину відхилення виправними
гвинтами сферичного рівня. Для цього один із гвинтів викручують, а два інші
вкручують у корпус, на якому розташований рівень. Перевірку виконують кілька
разів, щоб переконатися у правильному встановленні рівня. Допустиме
відхилення - 0,5 поділки рівня.
