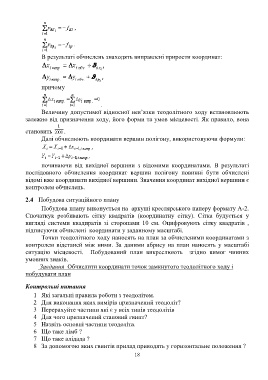

В результаті обчислень знаходять виправлені прирости координат:

причому

.
Величину допустимої відносної нев’язки теодолітного ходу встановлюють
залежно від призначення ходу, його форми та умов місцевості. Як правило, вона

становить .
Далі обчислюють координати вершин полігону, використовуючи формули:

починаючи від вихідної вершини з відомими координатами. В результаті
послідовного обчислення координат вершин полігону повинні бути обчислені
відомі вже координати вихідної вершини. Значення координат вихідної вершини є
контролем обчислень.

2.4 Побудова ситуаційного плану
Побудова плану виконується на аркуші креслярського паперу формату А-2.
Спочаткук розбивають сітку квадратів (координатну сітку). Сітка будується у
вигляді системи квадпратів зі сторонами 10 см. Оцифровують сітку квадратів ,
підписуючи обчислені координати у заданному масштабі.
Точки теодолітного ходу наносять на план за обчисленими координатами з
контролем відстаней між ними. За даними абрису на план наносять у масштабі
ситуацію місцевості. Побудований план викреслюють згідно вимог чинних
умовних знаків.
Завдання Обчислити координати точок замкнутого теодолітного ходу і
побудувати план

Контрольні питання
1 Які загальні правила роботи з теодолітом.
2 Для виконання яких вимірів призначений теодоліт?
3 Перерахуйте частини які є у всіх типів теодолітів
4 Для чого призначений становий гвинт?
5 Назвіть основні частини теодоліта.
6 Що таке лімб ?
7 Що таке алідада ?
8 За допомогою яких гвинтів прилад приводять у горизонтальне положення ?
