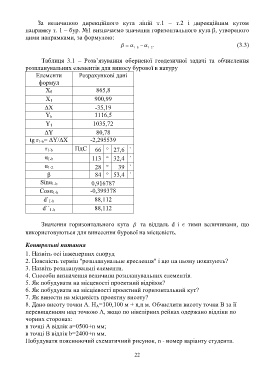

За величиною дирекційного кута ліній т.1 – т.2 і дирекційним кутом
напрямку т. 1 – бур. №1 визначаємо значення горизонтального кута β, утвореного
цими напрямками, за формулою:
    . (3.3)
1 б 1 2

Таблиця 3.1 – Розв’язування оберненої геодезичної задачі та обчислення
розпланувальних елементів для виносу бурової в натуру
Елементи Розрахункові дані
формул
Х б 865,8

Х 1 900,99
∆Х -35,19
Y b 1116,5

Y 1 1035,72
ΔY 80,78
tg r 1-b= ΔY/ΔX -2,295539
r 1-b ПдС 66 ° 27,6 `

α 1-b 113 ° 32,4 `
α 1-2 28 ° 39 `

β 84 ° 53,4 `
Sinα 1-b 0,916787
Cosα 1-b -0,399378

d` 1-b 88,112
d`` 1-b 88,112

Значення горизонтального кута  та віддаль d і є тими величинами, що
використовуються для винесення бурової на місцевість.

Контрольні питання

1. Назвіть осі інженерних споруд
2. Поясність термін "розпланувальне креслення" і що на ньому показують?
3. Назвіть розпланувальні елементи.
4. Способи визначення величини розпланувальних елементів.
5. Як побудувати на місцевості проектний відрізок?
6. Як побудувати на місціевості проектний горизонтальний кут?
7. Як винести на місцевість проектну висоту?
8. Дано висоту точки А. Н А=100,100 м + n,n м. Обчислити висоту точки В за її
перевищенням над точкою А, якщо по нівелірних рейках одержано відліки по
чорних сторонах:
в точці А відлік a=0500+n мм;
в точці В відлік b=2400+n мм.
Побудувати пояснюючий схематичний рисунок, n - номер варіанту студента.
