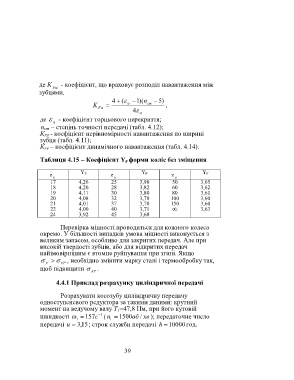

Page 39 - 394-_

де К - коефіцієнт, що враховує розподіл навантаження між
F 
зубцями.
4   (  1 )(n  ) 5
K   ст ,
F 
 4

де  - коефіцієнт торцьового перекриття;

n ст – степінь точності передачі (табл. 4.12);
К F - коефіцієнт нерівномірності навантаження по ширині
зубця (табл. 4.11);
К Fv – коефіцієнт динамічного навантаження (табл. 4.14).

Таблиця 4.15 – Коефіцієнт Y F форми коліс без зміщення

Y F Y F Y F
z z z
  
17 4,26 25 3,90 50 3,65
18 4,20 28 3,82 60 3,62
19 4,11 30 3,80 80 3,61
20 4,08 32 3,78 100 3,60
21 4,01 37 3,70 150 3,60
22 4,00 40 3,71  3,63
24 3,92 45 3,68

Перевірка міцності проводиться для кожного колеса
окремо. У більшості випадків умова міцності виконується з
великим запасом, особливо для закритих передач. Але при
високій твердості зубців, або для відкритих передач
найімовірнішим є втомне руйнування при згині. Якщо
   , необхідно змінити марку сталі і термообробку так,
F FP
щоб підвищити  .
FP

4.4.1 Приклад розрахунку циліндричної передачі

Розрахувати косозубу циліндричну передачу
одноступеневого редуктора за такими даними: крутний
момент на ведучому валу Т 1=47,8 Нм, при його кутовій
1

швидкості   157c ( n  1500 об / хв ); передаточне число
1 1
передачі u , 3 15; строк служби передачі h 10000год.

39
