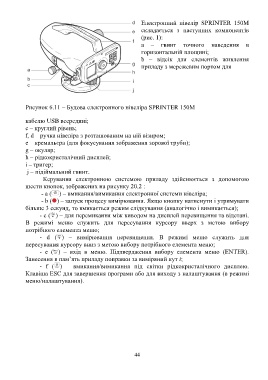

Електронний нівелір SPRINTER 150M
складається з наступних компонентів
(рис. 1):
а – гвинт точного наведення в
горизонтальній площині;
b – відсік для елементів живлення
приладу з мережевим портом для

Рисунок 6.11 – Будова електронного нівеліра SPRINTER 150M

кабелю USB всередині;
с – круглий рівень;
f, d – ручка нівеліра з розташованим на ній візиром;
е – кремальєра (для фокусування зображення зорової труби);
g – окуляр;
h – рідкокристалічний дисплей;
і – тригер;
j – підіймальний гвинт.
Керування електронною системою приладу здійснюється з допомогою
шести кнопок, зображених на рисунку 20.2 :
- а ( ) – вмикання/вимикання електронної системи нівеліра;
- b ( ) – запуск процесу вимірювання. Якщо кнопку натиснути і утримувати
більше 3 секунд, то вмикається режим слідкування (аналогічно і вимикається);
- с ( ) – для перемикання між виводом на дисплей перевищення та відстані.
В режимі меню служить для пересування курсору вверх з метою вибору
потрібного елемента меню;
- d ( ) – вимірювання перевищення. В режимі меню служить для
пересування курсору вниз з метою вибору потрібного елемента меню;
- е ( ) – вхід в меню. Підтвердження вибору елемента меню (ENTER).
Занесення в пам’ять приладу поправки за виміряний кут і;
- f ( ) – вмикання/вимикання під світки рідкокристалічного дисплею.
Клавіша ESC для завершення програми або для виходу з налаштування (в режимі
меню/налаштування).
