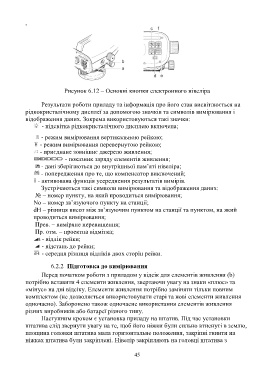

Рисунок 6.12 – Основні кнопки електронного нівеліра

Результати роботи приладу та інформація про його стан висвітлюється на
рідкокристалічному дисплеї за допомогою значків та символів вимірювання і
відображення даних. Зокрема використовуються такі значки:
- підсвітка рідкокристалічного дисплею включена;

- режим вимірювання вертикальною рейкою;
- режим вимірювання перевернутою рейкою;
- приєднане зовнішнє джерело живлення;
- показник заряду елементів живлення;
- дані зберігаються до внутрішньої пам’яті нівеліра;
- попередження про те, що компенсатор виключений;
- активована функція усереднення результатів вимірів.
Зустрічаються такі символи вимірювання та відображення даних:
№ – номер пункту, на який проводиться вимірювання;

No – номер зв’язуючого пункту на станції;
dH – різниця висот між зв’язуючим пунктом на станції та пунктом, на який
проводиться вимірювання;
Прев. – виміряне перевищення;
Пр. отм. – проектна відмітка;
- відлік рейки;
- відстань до рейки;
- середня різниця відліків двох сторін рейки.

6.2.2 Підготовка до вимірювання

Перед початком роботи з приладом у відсік для елементів живлення (b)
потрібно вставити 4 елементи живлення, звертаючи увагу на знаки «плюс» та
«мінус» на дні відсіку. Елементи живлення потрібно заміняти тільки повним
комплектом (не дозволяється використовувати старі та нові елементи живлення
одночасно). Заборонено також одночасне використання елементів живлення
різних виробників або батареї різного типу.
Наступним кроком є установка приладу на штатив. Під час установки
штатива слід звернути увагу на те, щоб його ніжки були сильно втиснуті в землю,
площина головки штатива мала горизонтальне положення, закріпні гвинти на
ніжках штатива були закріплені. Нівелір закріпляють на головці штатива з

45
