а) тип інструменту;

б) версія програмного забезпечення;

в) назва файла, в який будуть записуватись результати вимірів.

Внизу вікна висвітлюються назви трьох можливих режимів роботи приладу:

г) вимірювання [ИЗМЕР];

д) занесення даних в память [ПАМ];

е) встановлення конфігурації системи [КОНФ].

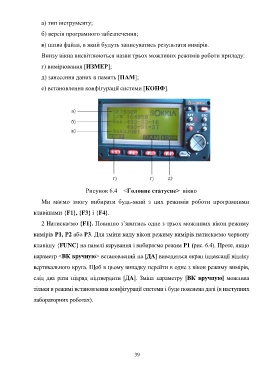

Рисунок 6.4 – <Головне статусне> вікно

Ми маємо змогу вибирати будь-який з цих режимів роботи програмними

клавішами {F1}, {F3} і {F4}.

2 Натискаємо {F1}. Повинно з’явитись одне з трьох можливих вікон режиму

вимірів Р1, Р2 або Р3. Для зміни виду вікон режиму вимірів натискаємо червону

клавішу {FUNC} на панелі керування і вибираємо режим Р1 (рис..6.4). Проте, якщо

параметр <ВК вручную> встановлений на [ДА] виводиться екран індексації відліку

вертикального круга. Щоб в цьому випадку перейти в одне з вікон режиму вимірів,

слід два рази підряд підтвердити [ДА]. Зміна параметру [ВК вручную] можлива

тільки в режимі встановлення конфігурації системи і буде пояснена далі (в наступних

лабораторних роботах).

39
