трубу на необхідний нам напрямок. Правда, для цього потрібно змінити заводські

            установки розміщення функцій за клавішами.

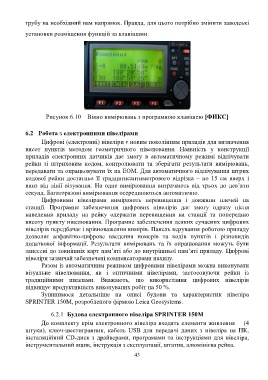

                     Рисунок 6.10 – Вікно вимірювань з програмною клавішею [ФИКС]


            6.2  Робота з електронними нівелірами

                   Цифрові (електронні) нівеліри є новим поколінням приладів для визначення
            висот  пунктів  методом  геометричного  нівелювання.  Наявність  у  конструкції
            приладів  електронних  датчиків  дає  змогу  в  автоматичному  режимі  відлічувати
            рейки  зі  штриховим  кодом,  контролювати  та  зберігати  результати  вимірювань,
            передавати та опрацьовувати їх на ЕОМ. Для автоматичного відлічування штрих
            кодової  рейки  достатньо  її  тридцятисантиметрового  відрізка  –  по  15  см  вверх  і
            вниз  від  лінії  візування.  На  одне  вимірювання  витрачають  від  трьох  до  дев’яти
            секунд. Багаторазові вимірювання осереднюються автоматично.
                   Цифровими  нівелірами  вимірюють  перевищення  і  довжини  плечей  на
            станції.  Програмне  забезпечення  цифрових  нівелірів  дає  змогу  одразу  після
            наведення  приладу  на  рейку  одержати  перевищення  на  станції  та  попередню
            висоту пункту нівелювання. Програмне забезпечення деяких сучасних цифрових
            нівелірів передбачає і врівноваження вимірів. Панель керування роботою приладу
            дозволяє  алфавітно-цифрове  введення  номерів  та  кодів  пунктів  і  різновидів
            додаткової  інформації.  Результати  вимірювань  та  їх  опрацювання  можуть  бути
            занесені до зовнішніх карт пам’яті або до внутрішньої пам’яті приладу. Цифрові
            нівеліри зазвичай забезпечені компенсаторами нахилу.
                   Разом із автоматичним режимом цифровими нівелірами можна виконувати
            візуальне  нівелювання,  як  і  оптичними  нівелірами,  застосовуючи  рейки  із
            традиційними  шкалами.  Вважають,  що  використання  цифрових  нівелірів
            підвищує продуктивність виконуваних робіт на 50 %.
                   Зупинимося  детальніше  на  описі  будови  та  характеристик  нівеліра
            SPRINTER 150M, розробленого фірмою Leica Geosystems.

                        6.2.1  Будова електронного нівеліра SPRINTER 150M

                   До комплекту крім електронного нівеліра входять елементи живлення    (4
            штуки),  ключ-шестигранник,  кабель  USB  для  передачі  даних  з  нівеліра  на  ПК,
            інсталяційний CD-диск з драйверами,  програмами та  інструкціями для нівеліра,
            інструментальний ящик, інструкція з експлуатації, штатив, алюмінієва рейка.

                                                             43
