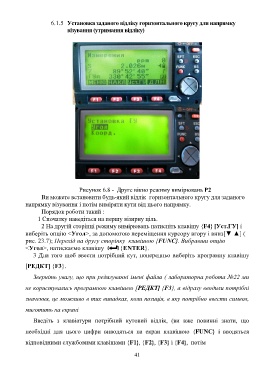

6.1.5 Установка заданого відліку горизонтального кругу для напрямку
візування (утримання відліку)
Рисунок 6.8 - Друге вікно режиму вимірювань P2
Ви можете встановити будь-який відлік горизонтального кругу для заданого
напрямку візування і потім виміряти кути від цього напрямку.
Порядок роботи такий :
1 Спочатку наведіться на першу візирну ціль.
2 На другій сторінці режиму вимірювань натисніть клавішу {F4} [Уст.ГУ] і
виберіть опцію <Угол>, за допомогою переміщення курсору вгору і вниз[▼ ▲] (
рис. 23.7); Перехід на другу сторінку клавішою {FUNC}. Вибравши опцію
<Угол>, натискаємо клавішу {ENTER}.
3 Для того щоб ввести потрібний кут, попередньо виберіть програмну клавішу
[РЕДКТ] {F3}.
Зверніть увагу, що при редагуванні імені файла ( лабораторна робота №22 ми
не користувались програмною клавішею [РЕДКТ] {F3}, а відразу вводили потрібні
значення, це можливо в тих випадках, коли позиція, в яку потрібно ввести символ,
миготить на екрані
Введіть з клавіатури потрібний кутовий відлік, (ви вже повинні знати, що
необхідні для цього цифри виводяться на екран клавішою {FUNC} і вводяться
відповідними службовими клавішами {F1}, {F2}, {F3} і {F4}, потім
41
