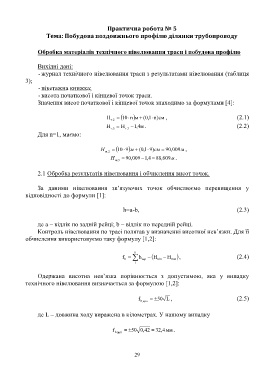

Практична робота № 5
Тема: Побудова поздовжнього профілю ділянки трубопроводу

Обробка матеріалів технічного нівелювання траси і побудова профілю

Вихідні дані:
- журнал технічного нівелювання траси з результатами нівелювання (таблиця
3);
- пікетажна книжка;
- висота початкової і кінцевої точок траси.
Значення висот початкової і кінцевої точок знаходимо за формулами [4]:

H  10 n м  1 , 0 ( ) n  см , (2.1)
2 . т
Н  Н  4 , 1 м . (2.2)
5 . т 2 . т
Для n=1, маємо:

H  10  9 м ( 1 , 0 ) 9  см  90 , 009 м ,
т 2.
Н  90 , 009  4 , 1  88 , 609 м.
т 5.

2.1 Обробка результатів нівелювання і обчислення висот точок.

За даними нівелювання зв’язуючих точок обчислюємо перевищення у
відповідності до формули [1]:

h=a-b, (2.3)

де а – відлік по задній рейці; b – відлік по передній рейці.
Контроль нівелювання по трасі полягав у визначенні висотної нев’язки. Для її
обчислення використовуємо таку формулу [1,2]:

n
f   h  H  H , (2.4)
h сер кін поч
1

Одержана висотна нев’язка порівнюється з допустимою, яка у випадку
технічного нівелювання визначається за формулою [1,2]:

f h доп   50 L , (2.5)

де L – довжина ходу виражена в кілометрах. У нашому випадку

f   50 , 0 42  32 4 , мм.
h доп

29
