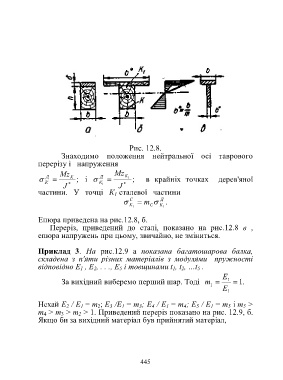

Рис. 12.8.
Знаходимо положення нейтральної осі таврового
перерізу і напруження
Мz Мz K
 Д  K ; і  Д  1 ; в крайніх точках дерев'яної
К  К 
J 1 J
частини. У точці К 1 сталевої частини
 C  m  Д .
K C K
1 1

Епюра приведена на рис.12.8, б.
Переріз, приведений до сталі, показано на рис.12.8 в ,
епюра напружень при цьому, звичайно, не зміниться.

Приклад 3. На рис.12.9 а показана багатошарова балка,
складена з п'яти різних матеріалів з модулями пружності
відповідно Е 1 , Е 2, . . ., Е 5 і товщинами t 1, t 2, …t 5 .
E
За вихідний виберемо перший шар. Тоді m  1  . 1
1
E
1

Нехай E 2 / E 1 = m 2; Е 3 /Е 1 = т 3; Е 4 / Е 1 = m 4; E 5 / E 1 = m 5 і т 5 >
m 4 > m 3 > m 2 > 1. Приведений переріз показано на рис. 12.9, б.
Якщо би за вихідний матеріал був прийнятий матеріал,
