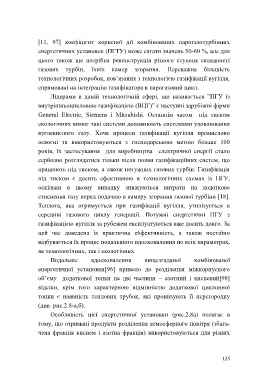

[11, 97] коефіцієнт корисної дії комбінованих парогазотурбінних

енергетичних установок (ПГТУ) може сягати значень 50-60 %, але для
цього також ще потрібна реконструкція різного ступеня складності
газових турбін, їхніх камер згорання. Переважна більшість

технологічних розробок, пов’язаних з технологією газифікації вугілля,

спрямовані на інтеграцію газифікатора в парогазовий цикл.
Лідерами в даній технологічній сфері, що називається ”ПГУ із

внутрішньоцикловою газифікацією (ВЦГ)” є наступні зарубіжні фірми
General Electrіc, Sіemens і Mіtsubіshі. Останнім часом під тиском

екологічних вимог такі системи доповнюють системами уловлювання
вуглекислого газу. Хоча процеси газифікації вугілля промислово

освоєні та використовуються з господарською метою більше 100
років, їх застосування для виробництва електричної енергії стало

серйозно розглядатися тільки після появи газифікаційних систем, що
працюють під тиском, а також потужних газових турбін. Газифікація

під тиском є досить ефективною в технологічних схемах із ПГУ,
оскільки в цьому випадку знижуються витрати на додаткове

стиснення газу перед подачею в камеру згорання газової турбіни [18].
Теплота, яка отримується при газифікації вугілля, утилізується в

середині газового циклу генерації. Потужні енергетичні ПГУ з
газифікацією вугілля за рубежем експлуатуються вже досить довго. За

цей час доведена їх практична е6фективність, а також постійно
відбувається їх процес подальшого вдосконалення по всіх параметрах,

як технологічних, так і екологічних.
Подальше вдосконалення вищезгаданої комбінованої

енергетичної установки[96] привело до розділення міжкорпусного
об’єму додаткової топки на дві частини – азотний і кисневий[98]

відсіки, крім того характерною відмінністю додаткової циклонної
топки є наявність теплових трубок, які пронизують її перегородку

(див. рис.2.8-а,б).
Особливість цієї енергетичної установки (рис.2.8а) полягає в

тому, що отримані продукти розділення атмосферного повітря (збага-

чена фракція киснем і азотна фракція) використовуються для різних

125
