який дещо менший за одиницю. Це вказує на те, що сировини для

утворення шкідливих оксидів азоту (а цією сировиною є атмосферний

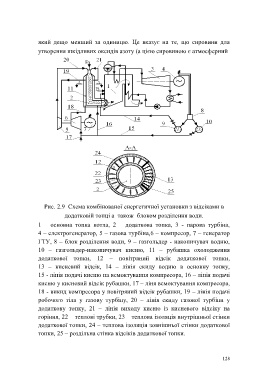

Рис. 2.9 Схема комбінованої енергетичної установки з відсіками в

додатковій топці а також блоком розділення води.

1 – основна топка котла, 2 – додаткова топка, 3 - парова турбіна,
4 – електрогенератор, 5 – газова турбіна,6 – компресор, 7 – генератор
ГТУ, 8 – блок розділення води, 9 – газгольдер - накопичувач водню,
10 – газгольдер-накопичувач кисню, 11 – рубашка охолодження

додаткової топки, 12 – повітряний відсік додаткової топки,
13 – кисневий відсік, 14 – лінія скиду водню в основну топку,

15 - лінія подачі кисню на всмоктування компресора, 16 – лінія подачі
кисню у кисневий відсік рубашки, 17 – ліня всмоктування компресора,
18 - викид компресора у повітряний відсік рубашки, 19 – лінія подачі
робочого тіла у газову турбіну, 20 – лінія скиду газової турбіни у

додаткову топку, 21 – лінія виходу кисню із кисневого відсіку на
горіння, 22 – теплові трубки, 23 – теплова ізоляція внутрішньої стінки
додаткової топки, 24 – теплова ізоляція зовнішньої стінки додаткової

топки, 25 – роздільна стінка відсіків додаткової топки.
