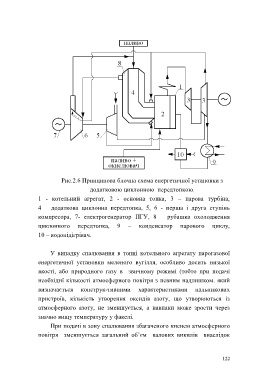

Рис.2.6 Принципова блочна схема енергетичної установки з

додатковою циклонною передтопкою.
1 - котельний агрегат, 2 - основна топка, 3 – парова турбіна,

4 – додаткова циклонна передтопка, 5, 6 - перша і друга ступінь
компресора, 7- електрогенератор ПГУ, 8 – рубашка охолодження

циклонного передтопка, 9 – конденсатор парового циклу,
10 – водопідігрівач.

У випадку спалювання в топці котельного агрегату парогазової
енергетичної установки меленого вугілля, особливо досить низької
якості, або природного газу в звичному режимі (тобто при подачі

необхіднї кількості атмосферного повітря з певним надлишком. який

визначається конструк-тивними характеристиками пальникових
пристроїв, кількість утворення оксидів азоту, що утворюються із
атмосферного азоту, не зменшується, а навпаки може зрости через

значно вищу температуру у факелі.

При подачі в зону спалювання збагаченого киснем атмосферного
повітря зменшується загальний об’єм валових викилів внаслідок
