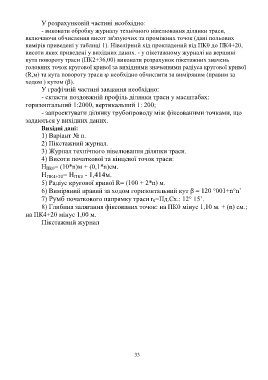

У розрахунковій частині необхідно:
- виконати обробку журналу технічного нівелювання ділянки траси,
включаючи обчислення висот зв'язуючих та проміжних точок (дані польових
вимірів приведені у таблиці 1). Нівелірний хід прокладений від ПК0 до ПК4+20,
висоти яких приведені у вихідних даних. - у пікетажному журналі на вершині
кута повороту траси (ПК2+36,00) виконати розрахунок пікетажних значень
головних точок кругової кривої за вихідними значеннями радіуса кругової кривої
(R,м) та кута повороту траси φ необхідно обчислити за виміряним (правим за
ходом ) кутом (β).
У графічній частині завдання необхідно:
- скласти поздовжній профіль ділянки траси у масштабах:
горизонтальний 1:2000, вертикальний 1: 200;
- запроектувати ділянку трубопроводу між фіксованими точками, що

задаються у вихідних даних.
Вихідні дані:
1) Варіант № n.
2) Пікетажний журнал.
3) Журнал технічного нівелювання ділянки траси.
4) Висоти початкової та кінцевої точок траси:

Н ПК0= (10*n)м + (0,1*n)см.
Н ПК4+20 = Н ПК0 - 1,414м.
5) Радіус кругової кривої R= (100 + 2*n) м.
6) Виміряний правий за ходом горизонтальний кут β = 120 °001+n°n’
7) Румб початкового напрямку траси r 0=Пд.Сх.: 12° 15’.

8) Глибина залягання фіксованих точок: на ПК0 мінус 1,10 м. + (n) см.;
на ПК4+20 мінус 1,00 м.
Пікетажний журнал

33
