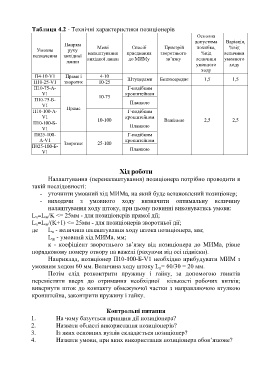

Таблиця 4.2 - Технічні характеристики позиціонерів
Основна
допустима Варіація,
Напрям
Спосіб
Пристрій
Межі
%від
Умовне руху налаштування приєднання зворотнього похибка, величини
%від
позначення вихідної вихідної ланки до МИМу зв’язку величини умовного
ланки
умовного ходу
ходу
П4-10-V1 Пряме і 4-10
П10-25-V1 зворотнє 10-25 Штуцерами Безпосереднє 1,5 1,5
П10-75-А- Г-подібним
V1 кронштейном
П10-75-Б- 10-75
V1 Планкою
П10-100-А- Пряме Г-подібним
V1 10-100 кронштейном Важільне 2,5 2,5
П10-100-Б- Планкою
V1
П025-100- Г-подібним
А-V1 кронштейном
П025-100-Б- Зворотнє 25-100 Планкою
V1

Хід роботи

Налаштування (переналаштування) позиціонера потрібно проводити в
такій послідовності:
- уточнити умовний хід МИМа, на який буде встановлений позиціонер;
- виходячи з умовного ходу визначити оптимальну величину
налаштування ходу штоку, при цьому повинні виконуватись умови:
L =L /K <= 25мм - для позиціонерів прямої дії;
m
n
L =L /(K+1) <= 25мм - для позиціонерів зворотньої дії;
m
n
де L - величина налаштування ходу штока позиціонера, мм;
n
L - умовний хід МИМа, мм;
m
к - коефіціент зворотнього зв’язку від позиціонера до МИМа, рівне
порядковому номеру отвору на важелі (рахуючи від oci підвіски).
Наприклад, позиціонер П10-100-Б-V1 необхідно прибудувати МИМ з
умовним ходом 60 мм. Величина ходу штоку L = 60/30 = 20 мм.
n
Потім слід розконтрити пружину i гайку, за допомогою гвинтів
перемістити вверх до отримання необхідної кількості робочих витків;
вивернути шток до контакту обмежуючої частки з направляючою втулкою
кронштейна, законтрити пружину і гайку.

Контрольні питання
1. На чому базується принцип дії позиціонера?
2. Назвати області використання позиціонерів?
3. Із яких основних вузлів складається позиціонер?
4. Назвати умови, при яких використання позиціонера обов’язкове?
