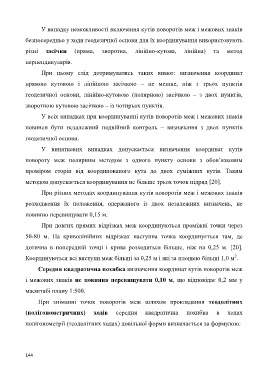

У випадку неможливості включення кутів поворотів меж і межових знаків
            безпосередньо у ходи геодезичної основи для їх координування використовують


            різні  засічки  (пряма,  зворотна,  лінійно-кутова,  лінійна)  та  метод
            перпендикулярів.


                   При  цьому  слід  дотримуватись  таких  вимог:  визначення  координат
            прямою  кутовою  і  лінійною  засічкою  –  не  менше,  ніж  з  трьох  пунктів


            геодезичної  основи,  лінійно-кутовою  (полярною)  засічкою  –  з  двох  пунктів,

            зворотною кутовою засічкою – із чотирьох пунктів.

                   У всіх випадках при координуванні кутів поворотів меж і межових знаків

            повинен  бути  незалежний  подвійний  контроль  –  визначення  з  двох  пунктів

            геодезичної основи.

                   У  виняткових  випадках  допускається  визначення  координат  кутів

            повороту  меж  полярним  методом  з  одного  пункту  основи  з  обов’язковим

            проміром  сторін  від  координованого  кута  до  двох  суміжних  кутів.  Таким

            методом допускається координування не більше трьох точок підряд [20].

                   При різних методах координування кутів поворотів меж і межових знаків

            розходження  їх  положення,  одержаного  із  двох  незалежних  визначень,  не

            повинно перевищувати 0,15 м.

                   При  довгих  прямих  відрізках  меж  координуються  проміжні  точки  через

            50-80  м.  На  криволінійних  відрізках  наступна  точка  координується  там,  де

            дотична  в  попередній  точці  і  крива  розходяться  більше,  ніж  на  0,25  м.  [20].
                                                                                                         2
            Координуються всі виступи меж більші за 0,25 м і які за площею більші 1,0 м .

                  Середня квадратична похибка визначення координат кутів поворотів меж

            і  межових  знаків  не  повинна  перевищувати  0,10  м,  що  відповідає  0,2  мм  у

            масштабі плану 1:500.

                  При  зніманні  точок  поворотів  меж  шляхом  прокладання  теодолітних

            (полігонометричних)            ходів    середня      квадратична        похибка      в    ходах

            полігонометрії (теодолітних ходах) довільної форми визначається за формулою:
