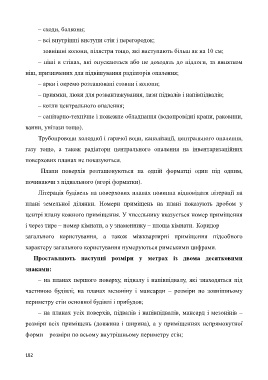

– сходи, балкони;
– всі внутрішні виступи стін і перегородок;

– зовнішні колони, пілястри тощо, які виступають більш як на 10 см;
– ніші в стінах, які опускаються або не доходять до підлоги, за винятком

ніш, призначених для підвішування радіаторів опалення;
– арки і окремо розташовані стовпи і колони;

– приямки, люки для розвантажування, лази підвалів і напівпідвалів;

– котли центрального опалення;

– санітарно-технічне і пожежне обладнання (водопровідні крани, раковини,

ванни, унітази тощо).

Трубопроводи холодної і гарячої води, каналізації, центрального опалення,

газу тощо, а також радіатори центрального опалення на інвентаризаційних

поверхових планах не показуються.

Плани поверхів розташовуються на одній форматці один під одним,

починаючи з підвального (вгорі форматки).

Літерація будівель на поверхових планах повинна відповідати літерації на

плані земельної ділянки. Номери приміщень на плані показують дробом у

центрі плану кожного приміщення. У чисельнику вказується номер приміщення

і через тире – номер кімнати, а у знаменнику – площа кімнати. Коридор

загального користування, а також міжквартирні приміщення підсобного

характеру загального користування нумеруються римськими цифрами.

Проставляють наступні розміри у метрах із двома десятковими

знаками:

– на планах першого поверху, підвалу і напівпідвалу, які знаходяться під

частиною будівлі; на планах мезоніну і мансарди – розміри по зовнішньому

периметру стін основної будівлі і прибудов;

– на планах усіх поверхів, підвалів і напівпідвалів, мансард і мезонінів –

розміри всіх приміщень (довжина і ширина), а у приміщеннях непрямокутної

форми – розміри по всьому внутрішньому периметру стін;

182
