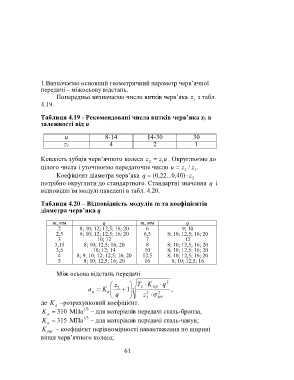

1.Визначаємо основний геометричний параметр черв’ячної
передачі – міжосьову відстань.
Попередньо визначаємо число витків черв’яка z з табл.
1
4.19.

Таблиця 4.19 - Рекомендовані числа витків черв’яка z 1 в
залежності від u

u 8-14 14-30 30
z 1 4 2 1

Кількість зубців черв’ячного колеса z  z u . Округлюємо до
2 1
цілого числа і уточнюємо передаточне число u  z / z .
2 1
Коефіцієнт діаметра черв’яка q  , 0 ( 22 ... , 0 40 ) z
2
потрібно округлити до стандартного. Стандартні значення q і
відповідні їм модулі наведені в табл. 4.20.

Таблиця 4.20 – Відповідність модулів m та коефіцієнтів
діаметра черв’яка q

m, мм q m, мм q
2 8; 10; 12; 12,5; 16; 20 6 9; 10
2,5 8; 10; 12; 12,5; 16; 20 6,3 8; 10; 12,5; 16; 20
3 10; 12 7 12
3,15 8; 10; 12,5; 16; 20 8 8; 10; 12,5; 16; 20
3,5 10; 12; 14 10 8; 10; 12,5; 16; 20
4 8; 9; 10; 12; 12,5; 16; 20 12,5 8; 10; 12,5; 16; 20
5 8; 10; 12,5; 16; 20 16 8; 10; 12,5; 16

Між осьова відстань передачі

 z  T  K H q  2
2
a  K  2  1 3 ,
w a   2 2
 q  z  HP
2
де K –розрахунковий коефіцієнт.
a
1/3
K  310 МПа – для матеріалів передачі сталь-бронза,
a
1/3
K  315 МПа – для матеріалів передачі сталь-чавун;
a
K – коефіцієнт нерівномірності навантаження по ширині
H 
вінця черв’ячного колеса;
61
