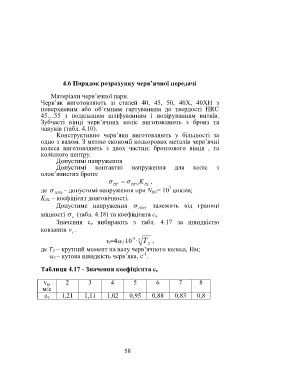

4.6 Порядок розрахунку черв’ячної передачі

Матеріали черв’ячної пари.
Черв’як виготовляють зі сталей 40, 45, 50, 40Х, 40ХН з
поверхневим або об’ємним гартуванням до твердості HRC
45…55 з подальшим шліфуванням і поліруванням витків.
Зубчасті вінці черв’ячних коліс виготовляють з бронз та
чавунів (табл. 4.10).
Конструктивно черв’яки виготовляють у більшості за
одно з валом. З метою економії кольорових металів черв’ячні
колеса виготовляють з двох частин: бронзового вінця , та
колісного центру.
Допустимі напруження
Допустимі контактні напруження для коліс з
олов’янистих бронз:
   K ,
HP HP0 HL
7
де  – допустимі напруження при N HO= 10 циклів;
HPO
K HL – коефіцієнт довговічності.
Допустиме напруження  залежить від границі
HPO
міцності  (табл. 4.18) та коефіцієнта с v.
в
Значення с v вибирають з табл. 4.17 за швидкістю
ковзання v .
s
-3 3
vs=4w1∙10 ∙ Т ,
2
де Т 2 – крутний момент на валу черв’ячного колеса, Нм;
-1
w1 – кутова швидкість черв’яка, с .

Таблиця 4.17 - Значення коефіцієнта с v

v s, 2 3 4 5 6 7 8
м/с
с v 1,21 1,11 1,02 0,95 0,88 0,83 0,8

58
