Таблиця 4.16. Значення коефіцієнтів K та K для
H  F 
конічних передач

Кое-
Фіцієнт K bd
0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1
при НВ 1<350 або НВ 2<350
K H  1,02 1,041 1,065 1,088 1,101 1,133 1,157 1,180 - -
K 1,039 1,082 1,137 1,188 1,251 1,31 1,376 1,447 - -
F 
при НВ 1>350 або НВ 2>350
K 1,041 1,084 1,127 1,172 1,218 1,263 1,312 1,355 - -
H 
K 1,055 1,133 1,212 1,296 1,384 1,478 1,565 1,663 - -
F 

b Re

dae1 R
dfe1
d e1 d 1
1
2
hae
h e

hfe

d 2
de2

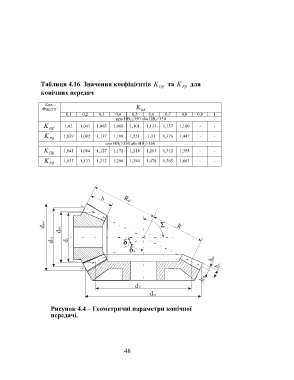

Рисунок 4.4 – Геометричні параметри конічної
передачі.
