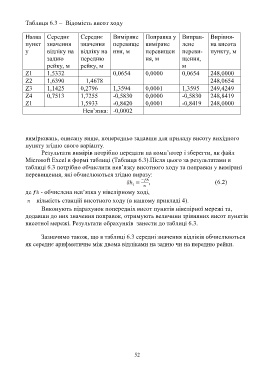

Таблиця 6.3 – Відомість висот ходу

Назва Середнє Середнє Виміряне Поправка у Виправ- Вирівня-
пункт значення значення перевище виміряне лене на висота
у відліку на відліку на ння, м перевищен переви- пункту, м
задню передню ня, м щення,
рейку, м рейку, м м
Z1 1,5332 0,0654 0,0000 0,0654 248,0000
Z2 1,6390 1,4678 248,0654
Z3 1,1425 0,2796 1,3594 0,0001 1,3595 249,4249
Z4 0,7513 1,7255 -0,5830 0,0000 -0,5830 248,8419
Z1 1,5933 -0,8420 0,0001 -0,8419 248,0000
Нев’язка: -0,0002

вимірювань, описану вище, попередньо задавши для приладу висоту вихідного
пункту згідно свого варіанту.
Результати вимірів потрібно передати на комп’ютер і зберегти, як файл
Microsoft Excel в формі таблиці (Таблиця 6.3).Після цього за результатами в
таблиці 6.3 потрібно обчислити нев’язку висотного ходу та поправки у виміряні
перевищення, які обчислюються згідно виразу:
, (6.2)
де - обчислена нев’язка у нівелірному ході,

– кількість станцій висотного ходу (в нашому прикладі 4).
Виконують підрахунок попередніх висот пунктів нівелірної мережі та,
додавши до них значення поправок, отримують величини зрівняних висот пунктів
висотної мережі. Результати обрахунків занести до таблиці 6.3.

Зазначимо також, що в таблиці 6.3 середні значення відліків обчислюються
як середнє арифметичне між двома відліками на задню чи на передню рейки.
