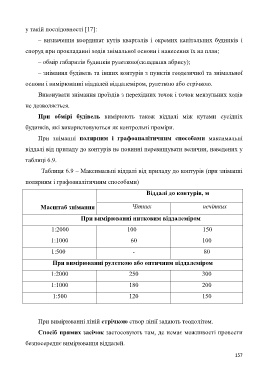

у такій послідовності [17]:
– визначення координат кутів кварталів і окремих капітальних будинків і

споруд при прокладанні ходів знімальної основи і нанесення їх на план;
– обмір габаритів будинків рулеткою(складання абрису);

– знімання будівель та інших контурів з пунктів геодезичної та знімальної
основи і вимірюванні віддалей віддалеміром, рулеткою або стрічкою.

Виконувати знімання проїздів з перехідних точок і точок мензульних ходів

не дозволяється.

При обмірі будівель вимірюють також віддалі між кутами сусідніх

будинків, які використовуються як контрольні проміри.

При зніманні полярним і графоаналітичним способами максимальні

віддалі від приладу до контурів не повинні перевищувати величин, наведених у

таблиці 6.9.

Таблиця 6.9 – Максимальні віддалі від приладу до контурів (при зніманні

полярним і графоаналітичним способами)

Віддалі до контурів, м

Масштаб знімання Чітких нечітких

При вимірюванні нитковим віддалеміром

1:2000 100 150

1:1000 60 100

1:500 - 80

При вимірюванні рулеткою або оптичним віддалеміром

1:2000 250 300

1:1000 180 200

1:500 120 150

При вимірюванні ліній стрічкою створ лінії задають теодолітом.

Спосіб прямих засічок застосовують там, де немає можливості провести

безпосереднє вимірювання віддалей.

157
